Electret-Mikrofon am Flexradio 6000/8000er Serie und Aurora

Die neuesten Flexradio SDR-Transceiver sind im Normalfall mit dynamischen Mikrofonen nutzbar. Das mitgelieferte Handmic erinnert sehr stark an die Handmic’s von Yaesu, die bekanntlich auch dynamische Mikrofone sind.

Mancheiner möchte aber sein Headset oder andere Mikrofone mit einer Electret-Kapsel verwenden und hierzu wird in der Regel ein Adapter benötigt. In den letzten Monaten hatte ich immer wieder Nachfragen dazu und die Lösung ist denkbar einfach. Gefunden hatte ich diese nach langer Suche im Flexradio-Forum.

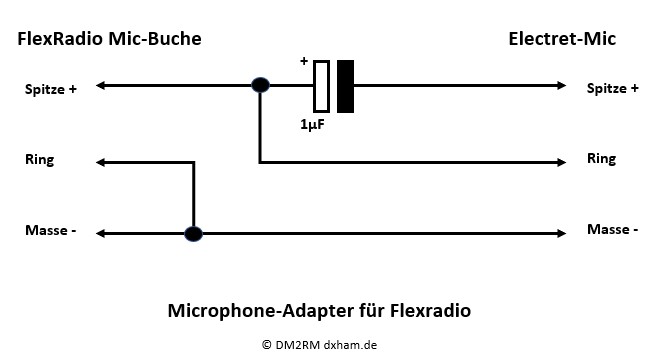

Dieser Adapter ist mit einfachen Mitteln herzustellen und man benötigt nur eine 3,5 mm Klinken-Kupplung, einen 3,5 mm Klinken-Stecker und einen 1 µF Tantal-Elektrolytkondensator. (Dieser kann auch 10 µF haben!) Zur Not kann man den Tantalelko im Gehäuse des Klinken-Steckers je nach Größe unterbringen. Das geht am besten mit einem SMD-Tantalelko.

Gekaufte Adapter von Heil beispielsweise kosten weit über 25€ und das kann man sich wirklich sparen.

Wichtig ist, dass in den Radio Settings vom Flexradio bzw. SmartSDR unter „Phone/CW“ die BIAS-Spannung aktiviert ist. Je nach Mic-Pegel kann man auch noch die Verstärkung um +20dB aktivieren. Einfach mal testen.

Mit dem Adapter kann man nun jedes x-beliebige PC-Headset anschließen und diese verfügen meistens immer über eine Electret-Kapsel. Am Flexradio direkt oder über SmartSDR lässt sich das Mikrofon dann mit dem Equalizer perfekt auf die eigene Stimme abstimmen.



Viel Spaß beim Basteln 😉
