CAT-to-CI-V-Converter für FlexRadio auf ICOM-Protokoll

Flexradio hat eine eigene USB-Schnittstelle die es erlaubt USB-Serial-Adapter anzuschließen, doch dieses CAT-Signal kann meine Antennensteuerung nicht lesen. Diese Antennensteuerung hatte ich einst für CI-V, also dem ICOM-Protokoll angepasst und es funktionierte über Jahre tadellos.

Nun wollte ich nicht alles umprogrammieren und kaufte anfangs ein USB-BCD-Kabel, was über 40€ kostete. BCD ist das Band Code Data-Format, was oft von Yaesu und anderen Funkgeräten genutzt und ausgegeben wird. Hier gibt es aber nur eine statische Freuquenz- oder Bandausgabe, aber nicht stets die aktuelle Frequenz.

Bei RA0SMS stieß ich im Onlineshop auf einen Converter für BCD auf CI-V. Preis 25€ nur der Versand kostete auch noch einmal 20€. Gesamt kostete eine kleine Platine fast 50€ mit entsprechender Wartezeit.

Meine SPE Expert PA benötigte auch ein CAT-Signal und mit einem USB-Seriell-Adapter mit FTDI-Chipsatz funktioniert das auch tabellos mit dem FlexRadio. Bei Amazon kostete diese rund 18€. Daher hatte ich mich für die Variante entschieden, das genannte USB-Kabel zu verwenden, da es kostengünstiger ist. Die Einrichtung des Kabels ist in den Handbüchern erklärt und ich möchte daher hier nicht weiter drauf eingehen. Es funktioniert jedoch recht einfach, um dieses Kabel einzubinden.

Dank ChatGPT habe ich dann einen Code für einen Arduino Controller nach meinen Wünschen erstellen zu lassen und habe dann noch einige kleine Änderungen vorgenommen. Das Sketch, eine ino-Datei, wird mit dem Programm von Arduino auf einen kleinen Arduino Nano hochgeladen. Wenn man mag, kann man im Code noch weitere Änderungen vornehmen.

Einige Bauteile, wie den Arduino Nano und ein 16×2 i2c LCD-Display hatte ich noch in irgendwelchen Kartons zu liegen, inklusive Steckkabel. DC-Buchen und einige 3,5mm-Klinken-Buchen hatte ich auch noch auf Lager. Also ging daran alles zusammenzufügen und zu testen.

Eigentlich ist das Display nur Spielerei und man kann das Ganze auch ohne betreiben, wodurch die größe des Adapters wesentlich kleiner wird.



Die Bauteilliste:

Arduino Nano   ca. 4€

MAX232 RS232-TTL-Adapter   ca. 3€

16×2 i2c Display   ca. 4 €

12V auf 5V DC-Wandler    ca. 3 €

2x 3,5mm Stereo-Klinkenbuchse   ca. 1 €

1x 5,5mm DC-Buchse    ca. 0,50€

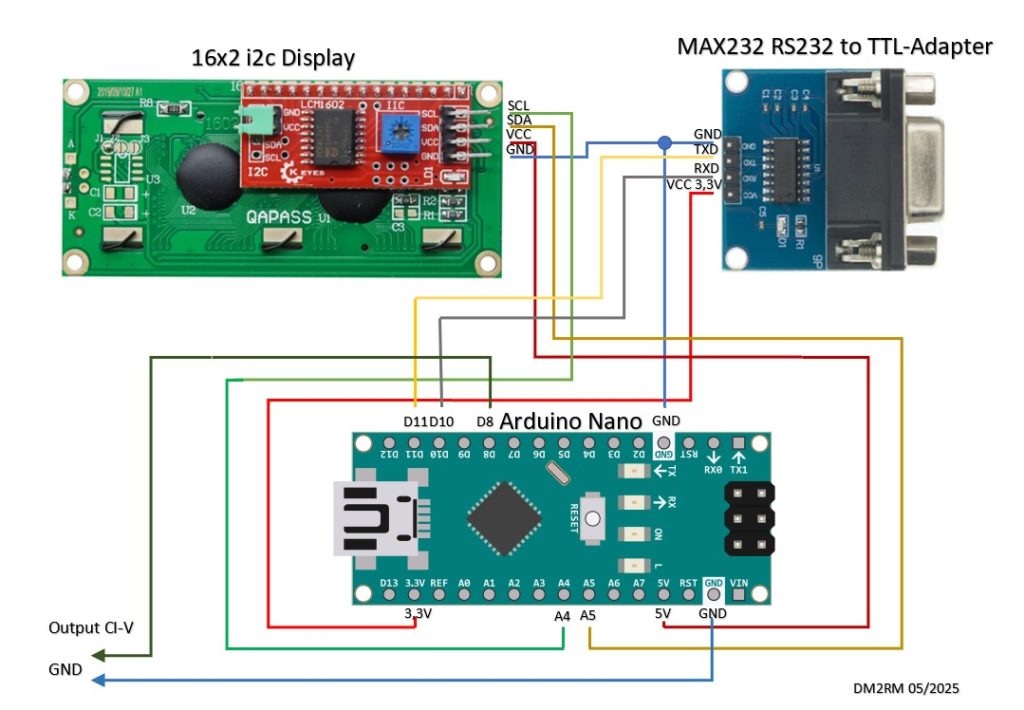

Der Schaltplan

Mit Steckkabeln lassen sich die einzelnen Baugruppen miteinander einfach verbinden. Wer mag kann es auch löten, damit sind die Verbindungen sicherer. Wichtig ist, dass der MAX232 RS232 to TTL-Adapter mit 3,3V versorgt wird. Dieser wird benötigt, um das CAT-Signal vom FlexRadio umzuwandeln, damit der Arduino dann das Signal lesen kann. Da der Arduino TTL-Signale ausgibt, ist die Ausgabe damit schon optimal, da die ICOM’s TTL-Pegel an der CI-V-Schnittstelle benötigen.

Das Arduino-Sketch (Code)

Der Arduino Nano wird per USB-Kabel mit dem PC verbunden und erzeugt einen USB-COM-Port, wenn der richtige Treiber installiert ist. Im Arduino Programm wählt man den Board-Typ und die entsprechende COM-Schnittstelle. Nach dem Kompilieren des Codes wird dieser im nächsten Schritt auf den Arduino Nano hochgeladen. Im Internet gibt es viele gute Anleitungen zu Thema Arduino und wie man diese mit dem nötigen Code bespielt.

Download Cat_CI-V-Adapter_V1_0_Sketch

Das Gehäuse

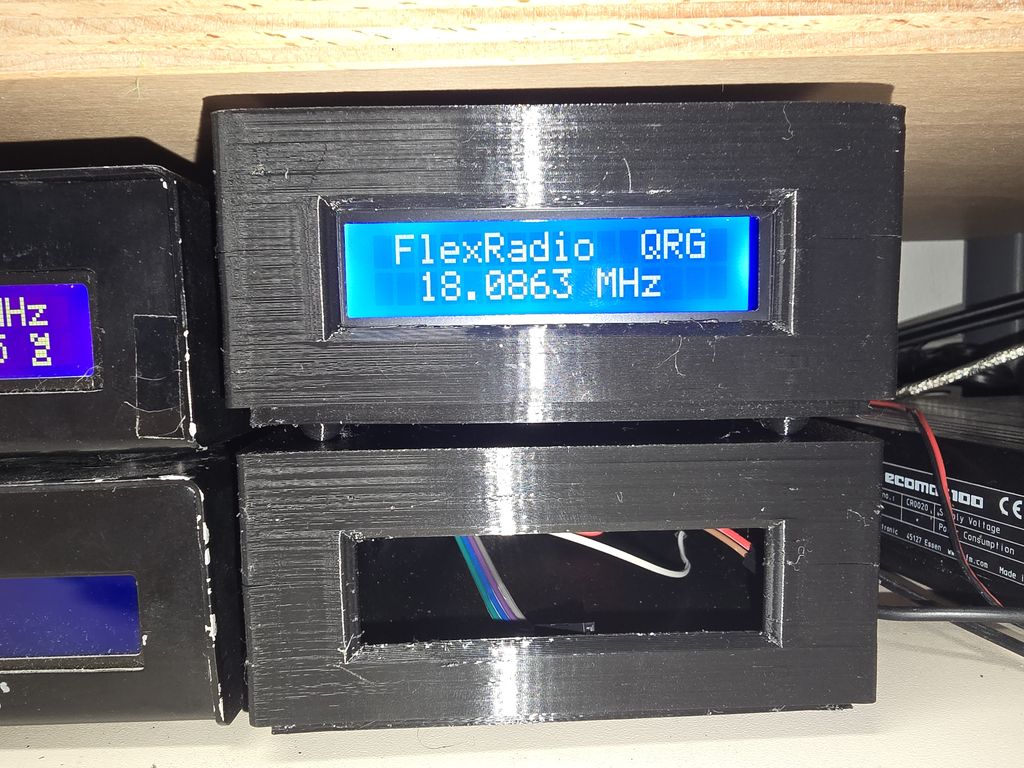

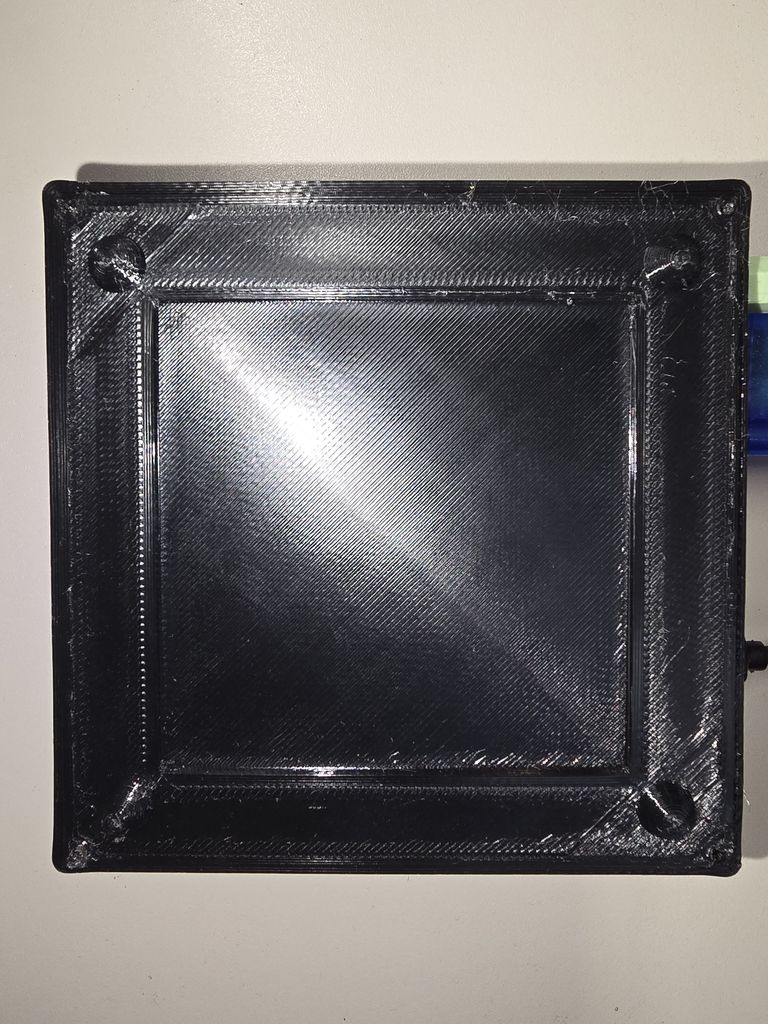

Die schwierigste Aufgabe war das Gehäuse mit FreeCAD zu erstellen, dass dann zum Schluss auch alles einigermaßen zusammenpasst. Da zum Anfang der 3D-Drucker sich auch ein wenig mit dem ersten Druck schwer tat, war das aber schon mal ganz gut, um einige Korrekturen am Gehäuse vorzunehmen. Entworfen habe ich einmal das Gehäuse, in dem das Display über Kopf eingebaut werden muss, da zum Schluss die Grundplatte als Unterteil angeschraubt werden muss. Somit sieht man wenig Schrauben und Verbindungsstellen. Das Gehäuse ist ziemlich dick, aber damit stabil. Mit einem Panzer würde ich jetzt nicht drüberfahren. Hi!

Downlaod 3-D-Druck-Dateien



Die Stromversorgung

Wenn man mag, dann muss kein zusätzlicher Stromanschluss eingebaut werden und die Stromversorgung kann man auch über einen USB-Hub am FlexRadio durchführen und in den Arduino einspeisen. Ich wollte aber zusätzlich noch einen DC-Wandler einbauen, um auch die Stromversorgung über 12V bzw. 13,8V vornehmen zu können. Über die Stationssteuerung kann man dann den Converter auch beliebig ein- und ausschalten.

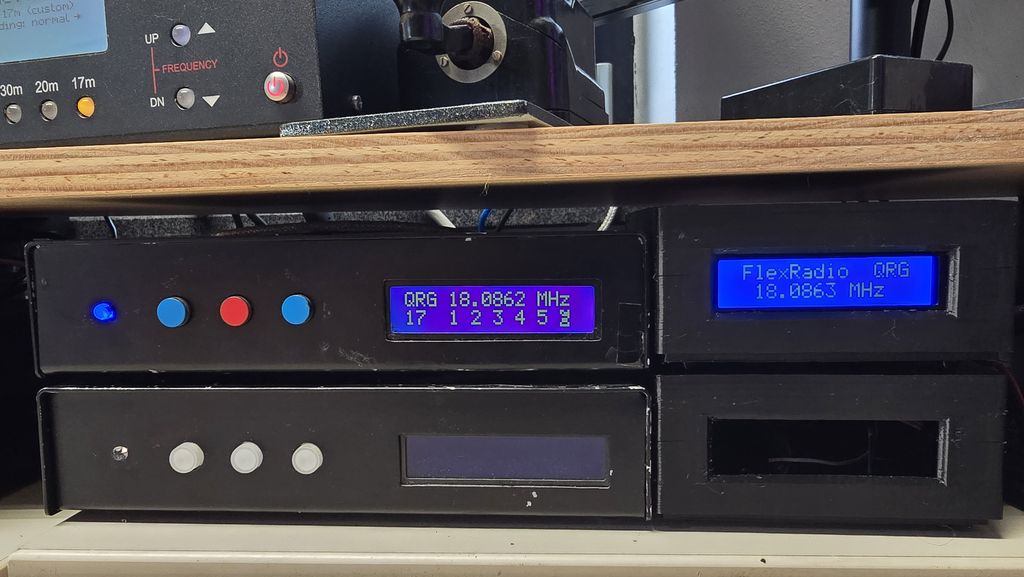

Verwendungszweck des Converters

Manche Leistungsverstärker, Antennensteuerungen und vieles mehr verwenden das CI-V-Protokoll. Da man hier kein spezielles Kabel benötigt, sondern nur ein einfaches Stereo 3,5mm Klinkenkabel, ist das Verbinden schon ziemlich einfach. Ein weiterer Vorteil ist, dass man mehrere Geräte per CI-V in Reihe schalten und damit gleichzeitig steuern kann. So gibt es keine Konflikte wie bei klassischen seriellen Verbindungen.



Viel Spaß beim Nachbauen.

73 de Ronny DM2RM
